Em construções metálicas, diferentes tipos de perfis e materiais são utilizados. Dependendo da aplicação, um perfil é mais vantajoso que outro. O engenheiro responsável pelo projeto deve entender as vantagens e desvantagens de cada tipo de perfil para que possa selecionar o mais adequado para a situação.
Temos 3 tipos de perfis mais utilizados em estruturas metálicas: Perfis laminados ou conformados a quente, Perfis de chapa dobrada ou conformados a frio e Perfis soldados.
Perfis laminados ou conformados a quente
No Brasil, os perfis laminados são designados como:
Código Literal, altura (mm), peso (kg/m)
Exemplos de códigos literais:
- L – cantoneiras de abas iguais ou desiguais.
- I – perfil de seção transversal parecida com I.
- H – perfil de seção transversal parecida com H.
- W – perfil I ou H da Gerdau.
- HP – perfil I ou H, série pesada.
- U ou C – perfil de seção transversal parecida com U ou C.
- T – perfil de seção transversal parecida com T.
Exemplos de designação de perfis:
- L 1 1/2″ x 1/8″ (ASTM A36) – cantoneira de abas iguais de 1 1/2″ e espessura de 1/8″. Material é ASTM A36 (material mais utilizado para cantoneiras).
- W 150 x 13,0 (ASTM A572 Grau 50) – perfil I com altura igual ou próxima à 150 mm e massa linear de 13 kg/m. Material de fabricação é o ASTM A572 Grau 50 (material mais utilizado em perfis W da Gerdau).
- W 150 x 22,5 (H) (ASTM A572 Grau 50) – perfil H com altura igual ou próxima à 150 mm e massa linear de 22,5 kg/m. Material de fabricação é o ASTM A572 Grau 50.
- HP 200 x 53,0 (H) (ASTM A572 Grau 50) – perfil H série pesada com altura igual ou próxima à 200 mm e massa linear de 53,0 kg/m. Material de fabricação é o ASTM A572 Grau 50.
Perfis de chapa dobrada ou conformados a frio
Perfil dobrado é aquele obtido através da dobra de chapa de aço. Existe uma padronização com relação a fabricação destes perfis (NBR 6355) que os fabricantes devem serguir. Os materiais utilizados estão definidos em norma também (NBR 6649).
Os perfis dobrados mais utilizados são: U simples, U enrijecido, Z enrijecido a 90º, Z enrijecido a 45º, cantoneira de abas iguais e perfil cartola.
No Brasil, os perfis dobrados são designados como:
Tipo, altura, aba, dobra, espessura

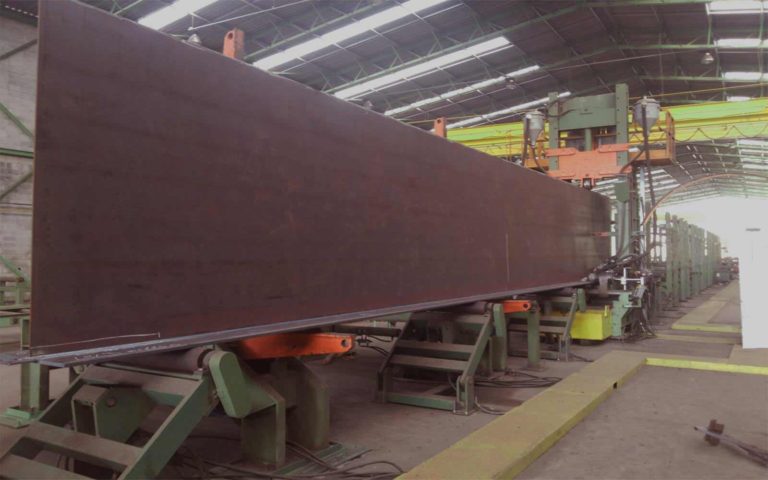

Perfis soldados
São sinônimo de perfis compostos. Estes são formados por tiras de chapas, unidas entre si por soldas ao arco submerso.Materiais mais utilizados são ASTM A36, ASTM A 572 Grau 50 e ASTM A588 ou Usi SAC 350.
O mais comum de todos é o perfil I soldado. Suas propriedades geométrica e mecânicas podem ser controladas com total liberdade, sendo essa a vantagem de se utilizar o perfil soldado.
Conclusão
São muitos os tipos de perfis utilizados. Saber escolher o melhor é muito importante e exige experiência do engenheiro.
Neste post, nós não abordamos todos os perfis em cada tipo. Nós colocamos alguns exemplos somente. Convido você a pesquisarem sobre cada tipo de perfil mostrado para ganharem mais experiência.
Qual tipo de perfil você mais utiliza nos seus projetos? Comente abaixo!
