Quando se trata de enfrentar desafios complexos de engenharia, o Método dos Elementos Finitos (MEF) se destaca como uma poderosa ferramenta computacional. Frequentemente referido de forma intercambiável como Análise de Elementos Finitos (AEF), este método abre um caminho para desvendar as complexidades de problemas físicos na análise e no design de engenharia.
A Essência do Método dos Elementos Finitos
No seu núcleo, o Método dos Elementos Finitos envolve transformar um problema de engenharia do mundo real em um modelo matemático gerenciável. Imagine isto: uma estrutura real ou componente estrutural lidando com várias cargas torna-se o ponto focal. Agora, a magia do MEF reside na conversão deste desafio tangível em um conjunto de equações algébricas.
A Dança de Suposições e Princípios
Ao adentrarmos no reino matemático, certas suposições e princípios físicos entram em jogo. Esses elementos colaboram para moldar as equações diferenciais que regem o domínio do modelo matemático. Imagine isso como uma coreografia, onde cada passo – cada suposição – adiciona precisão à dança das equações.
O “Boundary Value Problem” Revelado
Segure seus chapéus; estamos prestes a entrar no coração do Método dos Elementos Finitos – o “Boundary Value Problem (BVP)”. Em termos simples, um PVC é um quebra-cabeça matemático que exige que uma ou mais variáveis dependentes obedeçam a uma equação diferencial ao longo de um domínio definido. A reviravolta? Elas também devem atender a condições específicas na fronteira deste domínio – entra em cena o termo “condições de contorno”.
Field Problems
Field problems, outro alias para “Boundary Value Problem”, nos trazem ao ponto focal de interesse – o domínio. Imagine este domínio como o palco, onde estruturas físicas assumem o centro das atenções. Aqui, variáveis como deslocamento, temperatura, fluxo de calor e velocidade do fluido surgem como as estrelas do espetáculo.
Conectando o Físico e o Matemático
Ao navegarmos pelo terreno do MEF, é crucial compreender a intricada conexão entre o físico e o matemático. O domínio de interesse, o field, dita o comportamento das variáveis dependentes. As condições de contorno, por outro lado, estabelecem as regras que essas variáveis devem seguir nas fronteiras do domínio.
Decifrando o Jargão: Análise Estrutural Estática Linear
Ao embarcar na jornada da Análise de Elementos Finitos (FEA), vamos desmistificar a terminologia “análise estrutural estática linear”. Pode parecer sofisticado, mas não se preocupe, vamos simplificar.
Revelando a Análise Estrutural
Imagine um componente mecânico suportando cargas externas. A análise estrutural adentra o reino do cálculo de tensão, deformação e deslocamentos – essencialmente entendendo como uma estrutura responde a forças externas.
A Sinfonia Estática
No domínio da análise estrutural estática, o termo “estático” toma o centro do palco. Visualize cargas externas sendo aplicadas gradualmente, sem a agitação de efeitos inerciais e de amortecimento. A peça permanece em equilíbrio estático, significando que não há oscilações ou giros – tudo está perfeitamente equilibrado.
Harmonia Linear
Agora, vamos falar sobre “linear”. Neste contexto, denota uma relação direta entre força e deslocamento. Imagine um gráfico traçando força contra deslocamento, formando uma linha reta organizada e previsível. Para manter as coisas lineares, algumas condições devem ser atendidas. Os deslocamentos devem ser pequenos, evitando deformações plásticas no material. Contatos carregados de atrito são uma zona proibida, assim como outros tipos de contatos. É uma dança delicada de restrições.
A “Field Variable” Revelada
Nesta análise, a estrela do espetáculo é o deslocamento. À medida que as cargas externas fazem sua mágica, o foco se concentra em como a estrutura se desloca e se move graciosamente.
Revelando Desafios do Mundo Real: Um Exemplo Simples
Agora que desvendamos as complexidades da análise estrutural estática linear, vamos mergulhar em um exemplo tangível. Nosso foco se volta para um suporte encarregado de sustentar uma carga vertical.

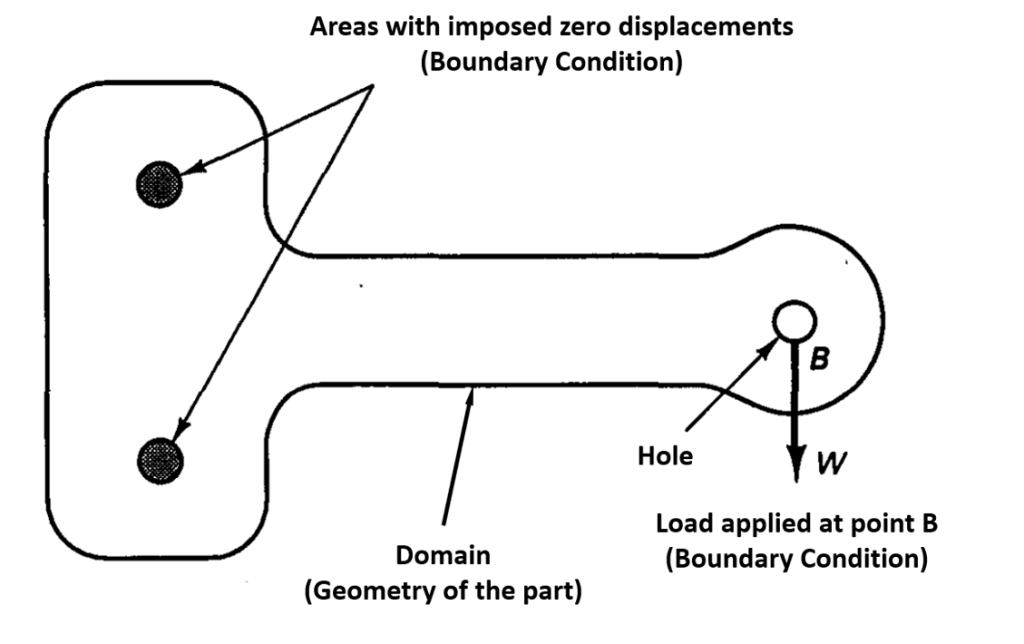

A imagem acima encapsula nosso problema físico – um suporte sob a influência de forças externas. O próximo passo? Traduzir este cenário do mundo real em um problema matemático, o esquivo “Boundary Value Problem”.
Construindo a Paisagem Matemática: Definindo o Domínio
Para embarcar nesta jornada matemática, primeiro definimos nosso domínio. Imagine a geometria do nosso suporte – simples, mas crucial. Neste caso, imagine um suporte com uma espessura constante e pequena, suportando cargas apenas no plano normal à direção da espessura. Com as condições anteriores atendidas, optamos pela condição de estado plano de tensão. Imagine transformar nosso domínio sólido 3D em um domínio plano 2D (superfície).
A Magia das Condições de Contorno Rígidas da Coluna
Em nossa jornada através da análise estrutural estática linear, encontramos uma reviravolta fascinante – a conexão do suporte a uma coluna de aço “muito espessa”. Este termo relativo nos orienta a assumir a rigidez da coluna, permitindo-nos simplificar nosso modelo usando uma “condição de contorno rígida da coluna”. Imagine isso como um truque de mágica, onde a coluna se torna um personagem de apoio, e o suporte assume o centro do palco. Ao fixar os deslocamentos nas áreas do furo, simplificamos nossa análise, focando na resposta do suporte às forças externas sem nos envolvermos em detalhes desnecessários.
Revelando a Análise Estrutural Estática Linear sob Cargas Controladas
Estendemos nossas suposições à aplicação de uma carga lenta, denotada por W. Esta desaceleração deliberada promove uma análise estática, evitando considerações dinâmicas. A carga calculada deve permanecer dentro dos limites para evitar o escoamento do material ou deslocamentos significativos, garantindo uma análise linear. Neste equilíbrio delicado, a velocidade da carga dita a natureza de nossa exploração—desvendando metodicamente a resposta do suporte enquanto mantém a estrutura linear de nossa análise. Esta abordagem meticulosa garante uma compreensão abrangente do comportamento estrutural sem sucumbir a complexidades não lineares.
Ao desmembrarmos as complexidades de cargas controladas na análise estrutural, o foco se desloca para a força simbólica, carga W. Sua importância não reside apenas em sua natureza como força, mas também em sua representação de um pino atravessando aquele furo no lado direito da peça. Uma decisão estratégica se desenrola—optamos por não modelar explicitamente o pino e os pontos de contato. Por quê? Para preservar a santidade de nossa suposição linear. Contatos, quando detalhados, podem introduzir complexidades não lineares, uma rota que evitamos propositadamente. Neste balé de precisão, a carga W emerge não apenas como uma força influente, mas também veste o chapéu de uma condição de contorno, moldando nossa exploração em uma empreitada linear e controlada através do domínio da análise estrutural.
Desvendando a Matemática por Trás da Análise Estática

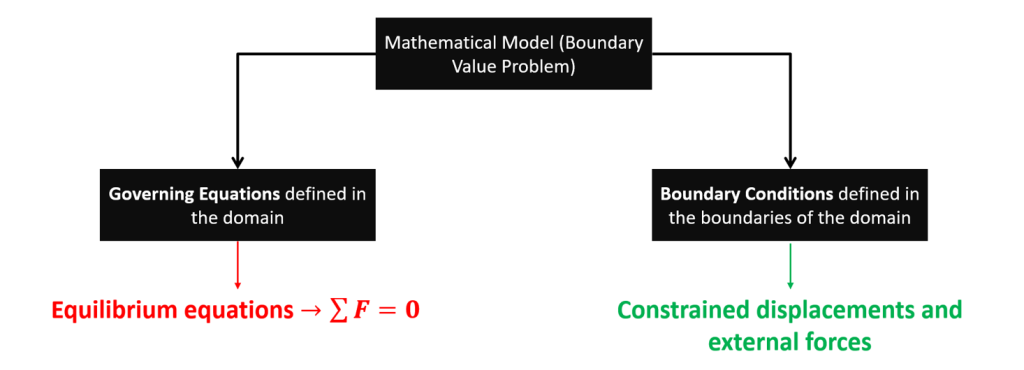

Adentrando o reino da análise estática, revelamos um mundo governado por equações moldadas pelos princípios físicos do equilíbrio estrutural. Em seu cerne reside a segunda lei de Newton, uma força orientadora que afirma F = ma, onde a aceleração (a) é definida como zero. Em termos mais simples, a soma de todas as forças em qualquer direção é igual a zero. Embora eu não vá inundá-lo com essas equações aqui, é crucial notar que elas não são complexas para aqueles familiarizados com a análise estrutural. No entanto, para os não iniciados, podem parecer um tanto intimidadoras. Em resumo, a definição de nosso modelo matemático é a seguinte:
Navegando pela Paisagem Numérica: Introdução ao MEF
Agora que seu modelo matemático está em vigor, é hora de resolver o quebra-cabeça. Entra o método dos elementos finitos (MEF), um super-herói numérico que surge quando as soluções analíticas pedem arrego. Sim, ele não fornece uma solução perfeita—há alguns erros introduzidos.
A Dança dos Elementos: Desmistificando a Geração de Malha no MEF

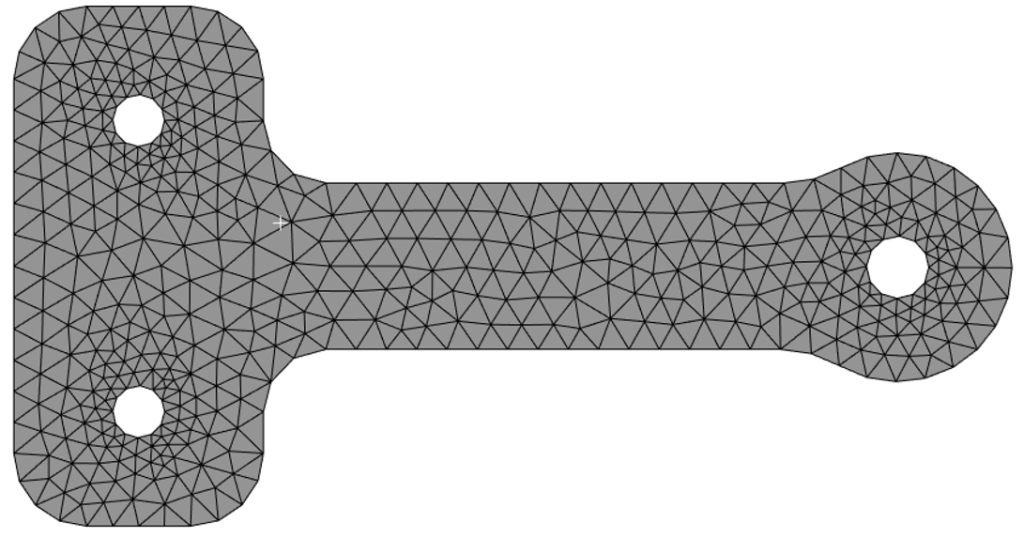

Curioso sobre como o MEF orquestra sua sinfonia de resolução de problemas? Passo um: dividir sua superfície plana 2D em elementos. Estes não são seus diferenciais sofisticados; pense em subdomínios de tamanho finito cercados por triângulos ou quadriláteros. Chamamos isso de geração de malha, onde a malha se torna a grade que guia a mágica do MEF. A figura abaixo mostra nosso domínio dividido em elementos, ou seja, malha.
Maravilhas Triangulares: Compreendendo a Configuração do Elemento
Em nossa aventura pelo MEF, a escolha dos elementos desempenha um papel fundamental. Neste caso, dê as boas-vindas aos elementos triangulares, especificamente os elementos triangulares lineares de 3 nós. Imagine nós posicionados nos vértices desses triângulos, nos dando uma configuração conhecida como triângulo de deformação constante. Agora, você pode se perguntar por que deformação constante? Bem, essa é uma história para outro dia. O ponto crucial é entender como esses nós dançam pelos elementos. Dê uma olhada nos nós destacados na imagem abaixo, e você começará a ver a sinfonia do MEF se desdobrar.
Vamos nos aprofundar no mundo dos nós—os heróis não reconhecidos que tecem conexões entre nossos elementos. Agora, no campo da análise estrutural, nossa variável de campo é o deslocamento. Aqui está o truque: esses deslocamentos em cada nó são desconhecidos, e é exatamente isso que estamos em uma missão para calcular. Em nosso cenário de estado plano de tensão 2D, cada nó pode potencialmente sofrer dois deslocamentos—um na direção vertical (geralmente direção y) e outro na horizontal (geralmente direção x).
Decodificando a Liberdade: A Linguagem do Deslocamento

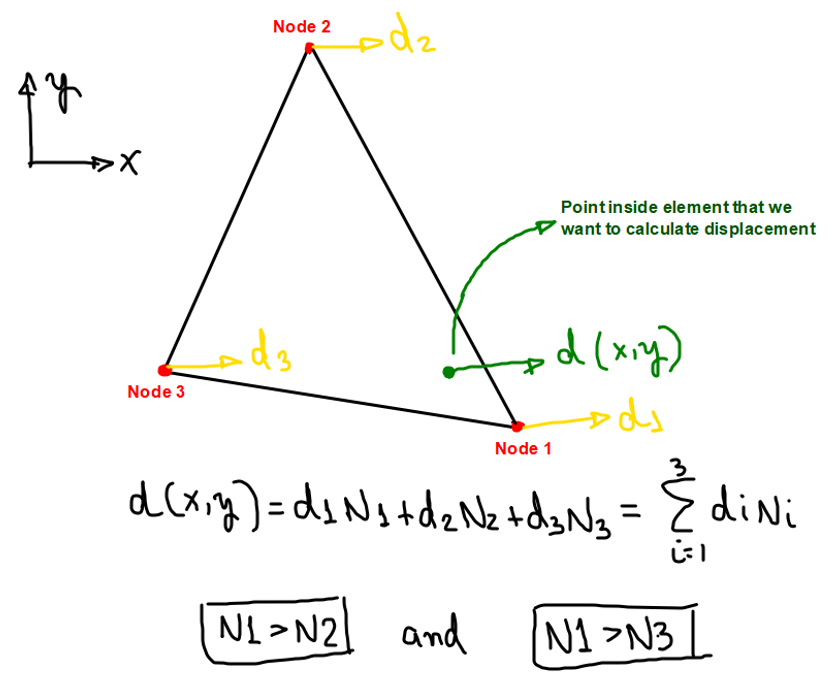

Adentre o reino dos graus de liberdade—um termo que usamos para descrever deslocamentos possíveis em cada nó. Imagine isto: em cada nó, temos dois graus de liberdade—um na direção vertical e outro na direção horizontal. Some isso para um elemento, e você tem um total de seis graus de liberdade. Agora, inicialmente, esses deslocamentos são como romances policiais esperando para serem desvendados. Mas digamos que descobrimos o código e os calculamos de alguma forma. O próximo capítulo apresenta uma nova pergunta: como estendemos esses deslocamentos calculados além dos nós, até o coração dos elementos? É aqui que a interpolação entra em cena. Imagine deslocamentos conhecidos nos nós trabalhando de mãos dadas com funções de interpolação, ou funções de forma. Para nosso triângulo de 3 nós, ela é expressa como:
Aqui, N1, N2 e N3 são as funções de interpolação, enquanto d1, d2 e d3 representam os deslocamentos dos nós 1, 2 e 3, respectivamente. Cada função de interpolação age como um fator de ponderação, determinando a influência de cada nó no cálculo do deslocamento.

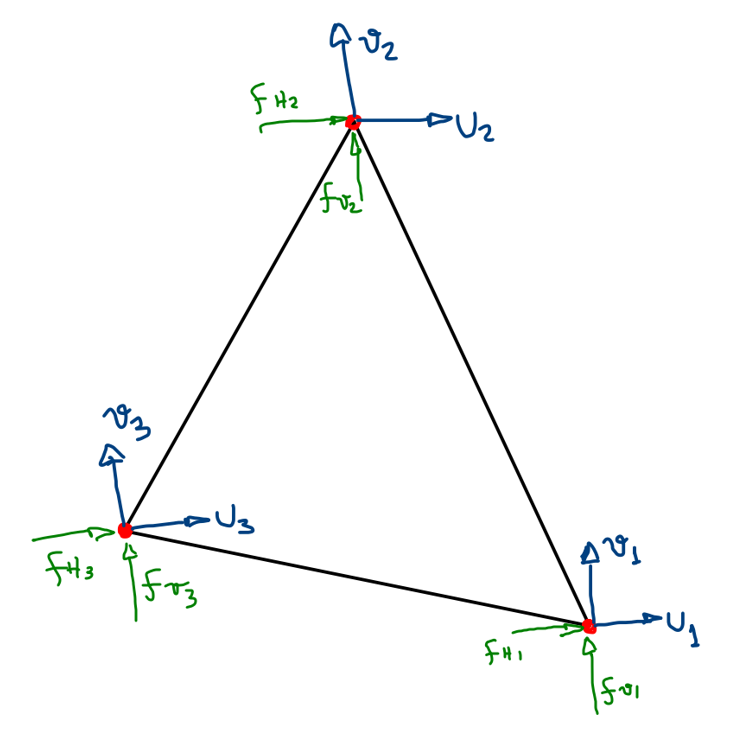

Revelando Forças Nodais
A intrincada dança do cálculo de deslocamento clama pela necessidade de expressões que conectem deslocamentos nodais e forças nodais. Introduza o conceito de forças nodais – contrapartes dos deslocamentos nesta valsa numérica. Imagine isso: assim como podemos ter dois deslocamentos nodais possíveis, também podemos considerar duas forças nodais potenciais, refletindo a direção dos deslocamentos. Aqui está uma chave no MEF – as forças só podem ser aplicadas nos nós dos elementos. Mas e se as forças quiserem vagar sobre áreas ou volumes? Não tema; elas se transformam em forças nodais equivalentes. Há uma técnica por trás dessa transformação, um mistério para outro dia. Por agora, reconheçamos a intricada relação se desdobrando em nosso elemento triangular.
Por Trás do Pano: O Princípio da Energia Potencial Mínima
Ao nos aventurarmos no labirinto das relações força-deslocamento, os detalhes intrincados de encontrar expressões não se desdobrarão aqui, pois é uma jornada nem um pouco direta. No entanto, para aqueles com inclinação para os trabalhos intricados, entra em cena o Princípio da Energia Potencial Mínima. Esse princípio, uma luz guia no reino do MEF, nos conduz através do processo intrincado. Imagine aplicar esse princípio, e voilà – expressões surgem, conectando forças e deslocamentos numa dança de equilíbrio.

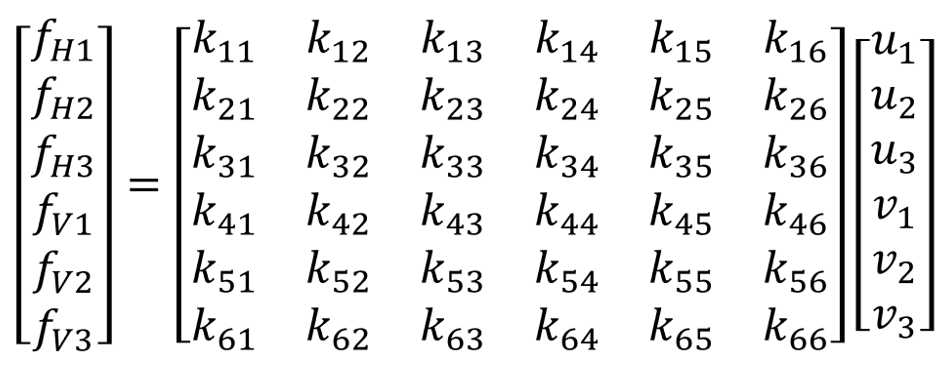

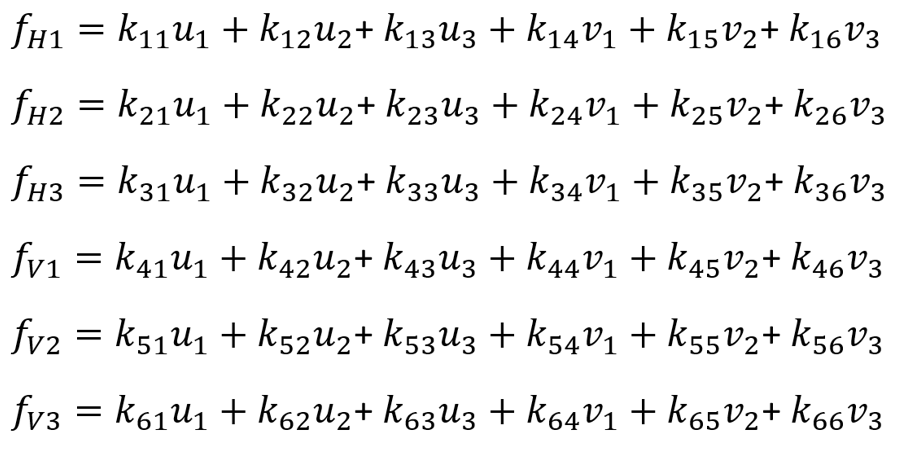

Cada força nodal desvenda seu mistério por meio de uma equação simples – os deslocamentos nodais multiplicados pelos coeficientes aij. No entanto, para melhorar a organização e o apelo visual, transformamos as seis equações algébricas em uma notação de matriz mais compacta. Essa transformação não apenas simplifica a representação; é como vestir um terno bem ajustado, apresentando as equações de maneira elegante e estruturada. Na notação de matriz, nosso sistema assume uma forma refinada, oferecendo uma visão mais clara das relações intrincadas entre as forças e os deslocamentos nodais.
A expressão acima também pode ser representada pela equação de matriz: {f} = [k]{u}. Aqui, {f} representa a matriz vetorial das forças nodais do elemento, {u} incorpora a matriz vetorial dos deslocamentos nodais do elemento, e [k] fica como a matriz de rigidez do elemento. Essa estratégia se desdobra na malha, gerando uma equação de matriz para cada elemento. No entanto, a verdadeira magia está na fusão dessas equações em uma grande expressão que considera a conectividade entre os elementos.
Unificação Global: A Emergência de {F}=[K]{U}
Contemple a grandiosidade da unificação ao transitarmos para uma equação abrangente: {F} = [K]{U}. Os vetores {F} e {U} agora encapsulam as forças e os deslocamentos nodais de todos os nós na peça inteira. Imagine uma peça com 1000 nós, cada um potencialmente com dois deslocamentos. Aqui, {F} e {U} se estendem para 2000 linhas, cada uma com uma coluna solitária. O protagonista desta equação, [K], avança como a matriz global de rigidez – quadrada, simétrica e singular, com um reino de ordem N (total de graus de liberdade). Em nosso caso, N oscila para 2000, tornando [K] uma matriz formidável com 2000 linhas e colunas.
Técnicas para Montagem Global de Matrizes
Embora não adentremos nas complexidades aqui, é essencial reconhecer a existência de técnicas que montam a matriz global de rigidez. Essas metodologias navegam nas intricadas conectividades, reconhecendo os nós compartilhados como interseções vitais no grande desenho da matriz.
Balé de Fronteiras: Aplicando Restrições e Forças
Com o palco pronto, o próximo ato envolve a aplicação de condições de contorno. Imagine todos os deslocamentos nos furos da esquerda definidos como zero, enquanto uma força entra graciosamente na cena pela direita. Essa força, se distribuída sobre o furo, se transforma em forças nodais equivalentes na direção y.
Partição da Matriz de Rigidez: A Arte do Isolamento
Resolver o problema requer a delicada arte da partição de matrizes. Embora os detalhes escapem desta narrativa, a essência envolve dividir a matriz de rigidez em quatro partes. Em nosso cenário, com deslocamentos fixos como condições de contorno, abraçamos uma dessas partes [Kaa]. O vetor de força {Fa} ganha uma reformulação, contendo apenas as forças conhecidas no furo da direita. Simultaneamente, o vetor de deslocamento perde seus conhecidos, deixando apenas os enigmáticos deslocamentos ativos (deslocamentos desconhecidos), apelidados de {Ua}.
{Fa} = [Kaa]{Ua}
Deslocamentos Ativos Revelados: Isolando o Desconhecido com Inversão de Matriz
Para desvendar o mistério dos deslocamentos ativos (deslocamentos desconhecidos), realizamos uma sinfonia de operações de matriz. Multiplicando ambos os lados da equação pela inversa da matriz de rigidez particionada, isolamos {Ua}. No reino das matrizes, a inversa de uma matriz multiplicada por ela mesma é igual à matriz identidade. Assim, [Kaa]⁻¹{Fa} = [Kaa]⁻¹[Kaa]{Ua} = [I]{Ua}. A matriz identidade multiplicada por qualquer matriz é igual à própria matriz. O resultado: [Kaa]⁻¹{Fa} = {Ua}. Em termos mais simples, para encontrar os deslocamentos ativos, precisamos inverter uma parte específica da matriz de rigidez e multiplicá-la pelo vetor de forças externas conhecidas.
Notas Finais: A Essência do MEF
O conteúdo apresentado anteriormente proporciona um vislumbre sobre o funcionamento do Método dos Elementos Finitos (MEF). Enquanto as complexidades de procedimentos específicos podem escapar desta narrativa, a ideia fundamental permanece – o MEF, uma poderosa ferramenta numérica, revela insights estruturais ao entrelaçar matrizes, deslocamentos, forças e um toque de mágica matricial.
Deslocamentos Nodais por Toda a Área
Com deslocamentos nodais intricadamente entrelaçados na trama de nossa análise, uma jornada fascinante se inicia. Aproveitando a técnica de interpolação e a graciosa dança das funções de forma, estendemos nossa compreensão além dos nós. Imagine uma sinfonia em que os deslocamentos nodais ocupam o centro do palco, e a interpolação revela elegantemente os padrões intrincados dentro dos elementos. Este balé se desdobra em um contorno de deslocamento, uma obra-prima visual retratando os movimentos nuances por toda a estrutura, oferecendo uma visão holística dos deslocamentos calculados.

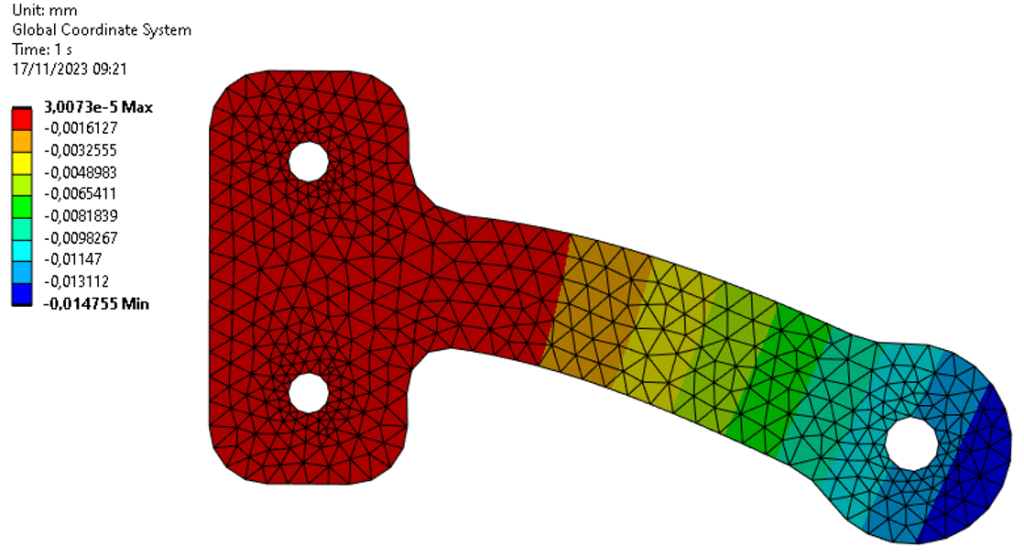

Em nossa sinfonia visual, a imagem acima se torna uma tela de insights. Os deslocamentos na direção Y plotados, exibidos em tons de azul e vermelho, narram uma história de resposta estrutural. O deslocamento máximo de -0,015 mm, um tom azul profundo, marca elegantemente a zona de impacto à direita – alinhada com a força descendente aplicada. É uma dança de números visualizados, onde cada cor sussurra os segredos estruturais que ela guarda.
Além dos Deslocamentos: Revelando a Paleta de Tensões

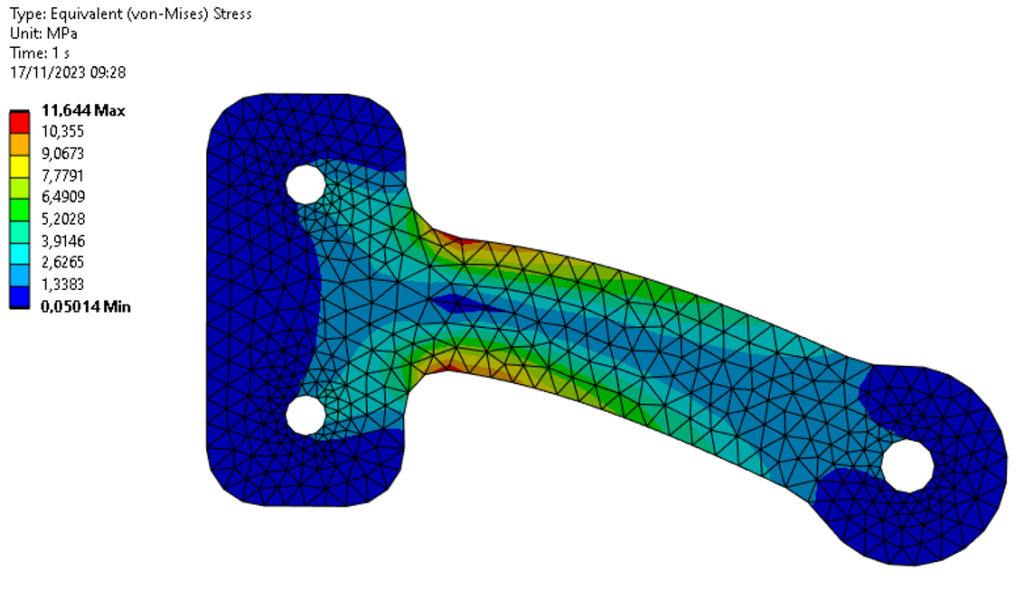

Agora que todos os cantos e recantos possuem deslocamentos calculados, nossa exploração aprofunda. Esses deslocamentos servem como uma porta de entrada para processar outros resultados vitais, como tensão e deformação. Considere, por exemplo, a imagem abaixo revelando a distribuição de tensão de von-Mises – uma tapeçaria intrincada de respostas estruturais. Esta jornada, iniciada pelos deslocamentos, desvenda uma narrativa onde as cores representam não apenas movimento, mas as tensões matizadas no próprio tecido de nossa estrutura.
Conclusão: Revelando as Harmonias da Análise Estrutural com o Método dos Elementos Finitos (MEF)
Nesta jornada pelo Método dos Elementos Finitos (MEF), desvendamos a habilidade do método em dissecar desafios de engenharia complexos. Transformando problemas do mundo real em modelos matemáticos gerenciáveis, o MEF nos permite navegar na intrincada dança de forças e deslocamentos, unindo os reinos físico e matemático. A culminação desta sinfonia numérica está na equação abrangente {F} = [K]{U}, onde os vetores {F} e {U} encapsulam as forças e os deslocamentos nodais por toda a estrutura.
À medida que nossa exploração se estende além dos deslocamentos nodais, testemunhamos o balé das funções de forma e das técnicas de interpolação, criando uma obra-prima visual de contornos de deslocamento. Esta tela não apenas revela os movimentos calculados, mas também prepara o terreno para insights pós-processamento, como distribuições de tensão e deformação, tecendo uma narrativa holística do comportamento estrutural.
